Le batterie sono al centro di molte tecnologie moderne, dagli smartphone e laptop ai veicoli elettrici e ai sistemi di stoccaggio dell’energia rinnovabile. Un aspetto critico che spesso passa inosservato ma che è di fondamentale importanza è la gestione termica della batteria. Un cuscinetto termico della batteria svolge un ruolo cruciale in questo processo, garantendo il funzionamento efficiente e sicuro delle batterie. In qualità di fornitore leader di cuscinetti termici per batterie, sono entusiasta di approfondire il meccanismo di funzionamento dei cuscinetti termici per batterie in questo post del blog.
L'importanza della gestione termica della batteria
Prima di esplorare come funziona un cuscinetto termico della batteria, è essenziale capire perché la gestione termica della batteria è così cruciale. Le batterie generano calore durante la carica, la scarica e il normale funzionamento. Il calore eccessivo può causare diversi problemi, tra cui una durata ridotta della batteria, un calo delle prestazioni e persino rischi per la sicurezza come la fuga termica, che può portare a incendi o esplosioni.
Una corretta gestione termica aiuta a mantenere la batteria entro l'intervallo di temperatura operativa ottimale, in genere tra 20°C e 40°C (68°F e 104°F). Ciò non solo prolunga la durata della batteria e ne migliora le prestazioni, ma aumenta anche la sicurezza generale.
Cos'è un cuscinetto termico per batteria?

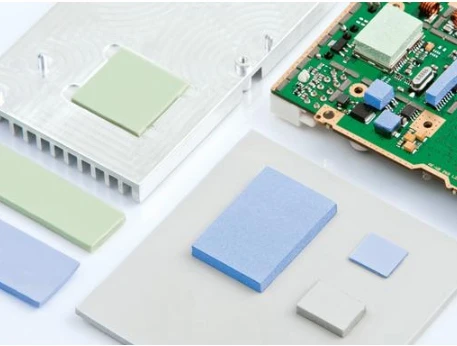

UNCuscinetto termico della batteriaè un materiale speciale progettato per fornire un efficiente trasferimento di calore tra le celle della batteria e il sistema di raffreddamento. Agisce come materiale di interfaccia termica (TIM), riempiendo i microscopici spazi d'aria tra la superficie della batteria e il dissipatore di calore o la piastra di raffreddamento. Questi traferri sono isolanti termici e, eliminandoli, il cuscinetto termico migliora la conduzione e la dissipazione del calore.
Il principio di funzionamento di un cuscinetto termico per batteria
Il principio di funzionamento di un cuscinetto termico per batteria può essere suddiviso in diversi passaggi chiave:
1. Contatto termico e conduzione dell'interfaccia
Quando un cuscinetto termico della batteria viene posizionato tra la batteria e la superficie di raffreddamento, si adatta alle irregolarità di entrambe le superfici. Ciò garantisce la massima area di contatto, essenziale per un efficiente trasferimento di calore. Il tampone riempie i microscopici interstizi d'aria, che hanno una conduttività termica molto bassa, con un materiale che ha una conduttività termica più elevata. Ciò riduce la resistenza termica all'interfaccia tra la batteria e il sistema di raffreddamento, consentendo al calore di fluire più facilmente dalla batteria alla superficie di raffreddamento.
2. Conduzione del calore attraverso il cuscinetto
Una volta che il calore è stato trasferito dalla batteria al cuscinetto termico, il cuscinetto conduce il calore attraverso il suo materiale sfuso. I cuscinetti termici delle batterie sono generalmente realizzati con materiali ad elevata conduttività termica, come silicone, grafite o polimeri riempiti di ceramica. Questi materiali contengono una rete di percorsi di conduzione del calore che consentono al calore di viaggiare rapidamente attraverso il cuscinetto.
3. Dissipazione del calore nel sistema di raffreddamento
Dopo che il calore è stato condotto attraverso il pad termico, viene trasferito al sistema di raffreddamento, che può essere un dissipatore di calore, una piastra di raffreddamento o un sistema di raffreddamento a liquido. Il sistema di raffreddamento dissipa quindi il calore nell'ambiente circostante. Ciò può essere fatto attraverso la convezione, l’irraggiamento o una combinazione di entrambi.
Fattori che influenzano le prestazioni dei cuscinetti termici della batteria
Diversi fattori possono influenzare le prestazioni dei cuscinetti termici della batteria:
1. Conduttività termica
La conduttività termica del materiale del cuscinetto è uno dei fattori più critici. Una maggiore conduttività termica significa un migliore trasferimento di calore. I produttori utilizzano varie tecniche per migliorare la conduttività termica del tampone, come l'aggiunta di riempitivi termicamente conduttivi al materiale di base.
2. Compressione e Conformabilità
Fondamentale è anche la capacità del cuscinetto termico di adattarsi alle superfici e di resistere alla compressione. Un buon pad termico dovrebbe essere in grado di riempire gli spazi tra la batteria e la superficie di raffreddamento sotto pressione, garantendo un buon contatto termico. Tuttavia, una compressione eccessiva può anche portare a una diminuzione delle prestazioni termiche, quindi trovare il giusto equilibrio è fondamentale.
3. Spessore
Anche lo spessore del pad termico può influenzarne le prestazioni. Un tampone più sottile generalmente ha una resistenza termica inferiore, ma potrebbe non essere in grado di riempire efficacemente spazi ampi. I cuscinetti più spessi possono fornire migliori capacità di riempimento degli spazi, ma possono avere una maggiore resistenza termica.
4. Resistenza alla temperatura
I cuscinetti termici delle batterie devono essere in grado di resistere a un'ampia gamma di temperature senza degradarsi. Dovrebbero mantenere le loro proprietà termiche e meccaniche nell'intero intervallo di temperature operative della batteria.
Applicazioni dei cuscinetti termici per batterie
I cuscinetti termici per batteria sono utilizzati in un'ampia gamma di applicazioni, tra cui:
1. Elettronica di consumo
Negli smartphone, laptop, tablet e altri dispositivi portatili, i cuscinetti termici della batteria aiutano a dissipare il calore generato dalla batteria e a prevenire il surriscaldamento. Ciò migliora le prestazioni e l'affidabilità del dispositivo e prolunga la durata della batteria.
2. Veicoli elettrici
I veicoli elettrici fanno affidamento su grandi pacchi batteria per alimentare i loro motori. I cuscinetti termici della batteria vengono utilizzati per gestire il calore generato da questi pacchi batteria, garantendo un funzionamento sicuro ed efficiente. Aiutano a prevenire la fuga termica e prolungano la durata del ciclo di vita della batteria, che è fondamentale per le prestazioni e l'autonomia dei veicoli elettrici.
3. Sistemi di accumulo dell'energia rinnovabile
Le fonti di energia rinnovabile come quella solare ed eolica sono intermittenti e sono necessari sistemi di accumulo dell’energia per immagazzinare l’energia in eccesso per un uso successivo. I cuscinetti termici delle batterie vengono utilizzati in questi sistemi di accumulo per gestire il calore generato durante la carica e la scarica, garantendo prestazioni e affidabilità a lungo termine delle batterie.
Confronto con altri materiali di interfaccia termica

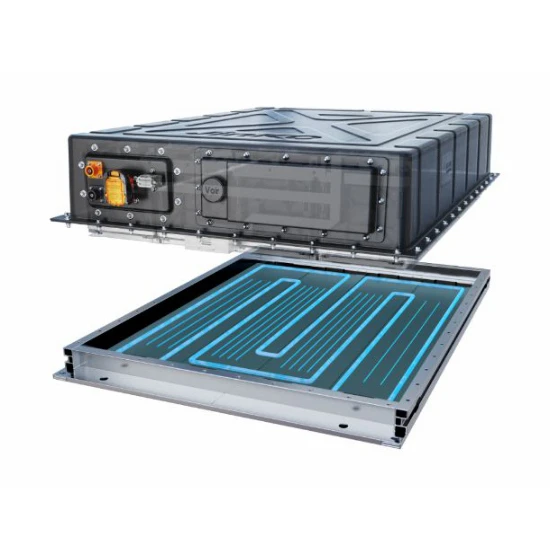

Oltre ai cuscinetti termici della batteria, sono disponibili altri materiali di interfaccia termica, come ad esempioGel termicamente conduttivo. Sebbene entrambi i materiali abbiano lo stesso scopo di migliorare il trasferimento di calore, ci sono alcune differenze tra loro.
I gel termicamente conduttivi sono tipicamente più viscosi e possono adattarsi meglio alle superfici irregolari. Sono inoltre più adatti per applicazioni dove sono presenti ampi spazi o dove le superfici non sono perfettamente piane. Tuttavia, i gel possono essere complicati da applicare e potrebbero richiedere una manipolazione speciale.
I cuscinetti termici delle batterie, invece, sono preformati e facili da installare. Inoltre, hanno meno probabilità di perdere o migrare nel tempo, rendendoli una scelta più affidabile per applicazioni a lungo termine. Inoltre, i cuscinetti termici possono fornire una migliore compressione e supporto, il che può essere utile in ambienti ad alte vibrazioni.
Conclusione e invito all'azione
In conclusione, i cuscinetti termici delle batterie sono componenti essenziali nei sistemi di gestione termica delle batterie. Svolgono un ruolo cruciale nel garantire il funzionamento efficiente e sicuro delle batterie fornendo un efficiente trasferimento di calore tra le celle della batteria e il sistema di raffreddamento. In qualità di fornitore leader di cuscinetti termici per batterie, offriamo un'ampia gamma di cuscinetti termici di alta qualità progettati per soddisfare le esigenze specifiche di diverse applicazioni.
Se stai cercando una soluzione affidabile per le tue esigenze di gestione termica della batteria, ti invitiamo a contattarci per maggiori informazioni. Il nostro team di esperti è pronto ad assistervi nella scelta del cuscinetto termico giusto per la vostra applicazione e a fornirvi il supporto necessario per garantirne un'implementazione di successo.
Riferimenti
- "Gestione termica delle batterie agli ioni di litio" di J. Newman e KE Thomas-Alyea
- "Manuale dei materiali di interfaccia termica" di Y. Zhang e Z. Ma
- "Progressi nei sistemi di gestione termica delle batterie" di X. Wang e Y. Li
